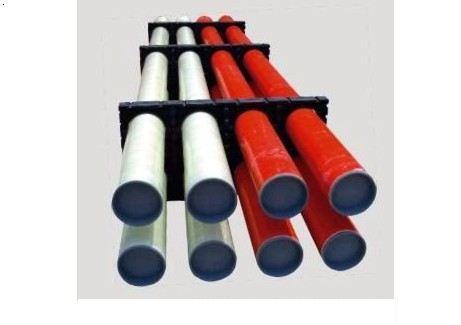

玻璃鋼電力管
執行標準：DL/T802.2—2007《電力電纜用導管技術條件 第二部分：玻璃纖維增強塑料電纜導管》
產品簡介
玻璃鋼電力保護管，是電力電線、通訊電線地下設施中，在受外界壓力或碰撞時，起保護作用的電線保護裝置。它廣泛應用于電力電線工程，輸出變電建設工程、通信及光纜線路工程，跨海、跨海電纜保護工程，航空機場、交通路橋、工業園區電纜工程，市政建設地下電纜工程；也可以用于民用及工業配水、污水排放等工程。
玻璃鋼管的優點
1、絕緣、防酸、堿、鹽等腐蝕，抗靜電，不生銹，不易老化，使用壽命長達50年以上。
2、非磁性、無電腐蝕、防水性能好，可在超市環境或中長期使用而不變質。
3、強度高、是同等厚度PE管6倍以上，重量輕內壁光滑，電纜穿孔時摩擦系數小，不損傷電纜。
4、耐熱、防凍、防火、屬阻燃型。能在35-15℃溫度下長期使用，遇火不燃燒。
5、彎曲彈性好模量好，抗沖擊力強，解決了金屬鋼管容易腐爛、無扭曲彈性的缺點。
6、電纜過橋、過河時，使用玻璃鋼導管更為經濟、適用。
7、施工、安裝極為簡便，不必扎鋼筋、澆注混凝土。
玻璃鋼電力電纜保護管規格、型號：
|
規格 |
外徑(mm) |
壁厚(mm) |
長度(mm) |
|
Φ100×5.0 |
110 |
5.0 |
6000 |
|
Φ100×8.0 |
110 |
8.0 |
|
|
Φ150×5.0 |
150 |
5.0 |
|
|
Φ150×8.0 |
150 |
8.0 |
|
|
Φ175×5.0 |
175 |
5.0 |
|
|
Φ175×8.0 |
175 |
8.0 |
|
|
Φ200×5.0 |
200 |
5.0 |
|
|
Φ200×8.0 |
200 |
8.0 |
物理性能
|
項目 |
計算單位 |
國際技術參數 |
|
彎曲強度 |
Mpa |
≥135 |
|
拉伸強度 |
Mpa |
≥120 |
|
管徑向變化率 10%時的剛管度 |
Mpa |
N≥1.2≥24E≥5.0 |
|
彎曲負載(最大彎曲正應力為1.8Mpa)熱變形溫度 |
.c |
≥130 |
|
進水后彎曲保留率 |
% |
≥80 |
|
巴氏硬度 |
- |
≥35 |
|
氧指數 |
% |
≥26 |
|
滑動摩擦系數 |
- |
≤0.34 |
|
熱阻系數 |
% |
≤4.8 |
應用領域
廣泛應用于電力電纜工程，輸變電建設工程、通信及光纜線路工程，跨海、跨河電纜保護工程，航空機場、交通路橋、工業園區電纜工程，市政建設地下電纜工程；也可以用于民用及工業配水、污水排放等工程。
